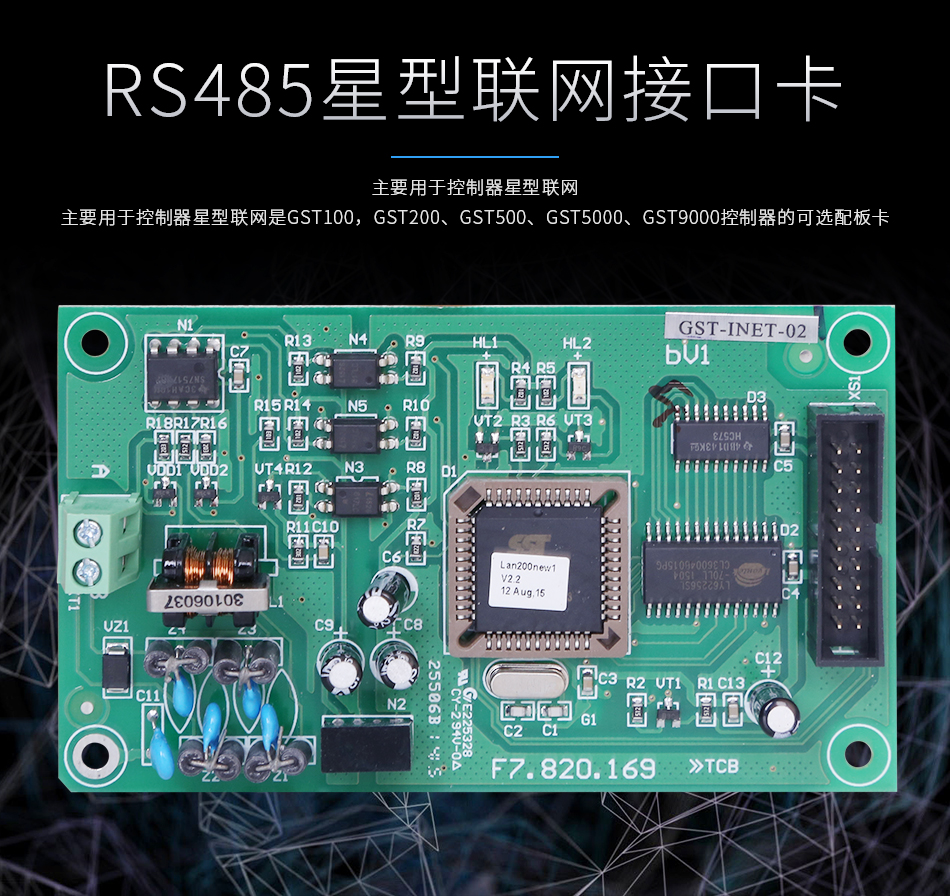

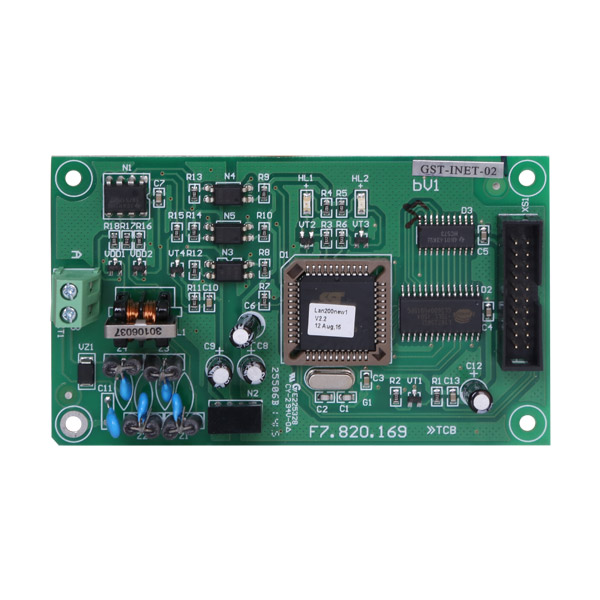

一、GST-INET-02RS485星型聯網接口卡產品概述

　　各類接口卡系列GST-INET-02RS485星型聯網接口卡是GST100，GST200、GST500、GST5000、GST9000控制器的可選配板卡，主要用于控制器星型聯網。在卡上提供了一路光電隔離的標準RS485接口，用于控制器之間的RS485聯網。控制器星型聯網，主控制器處需配置RS485星型集中器485Hub*，最多擴展31路星型分支，主控制器到每個分支控制器的最遠距離為1200m。使用這種聯網方式，各個分支控制器之間不能互相通訊，只能和主控制器通訊。

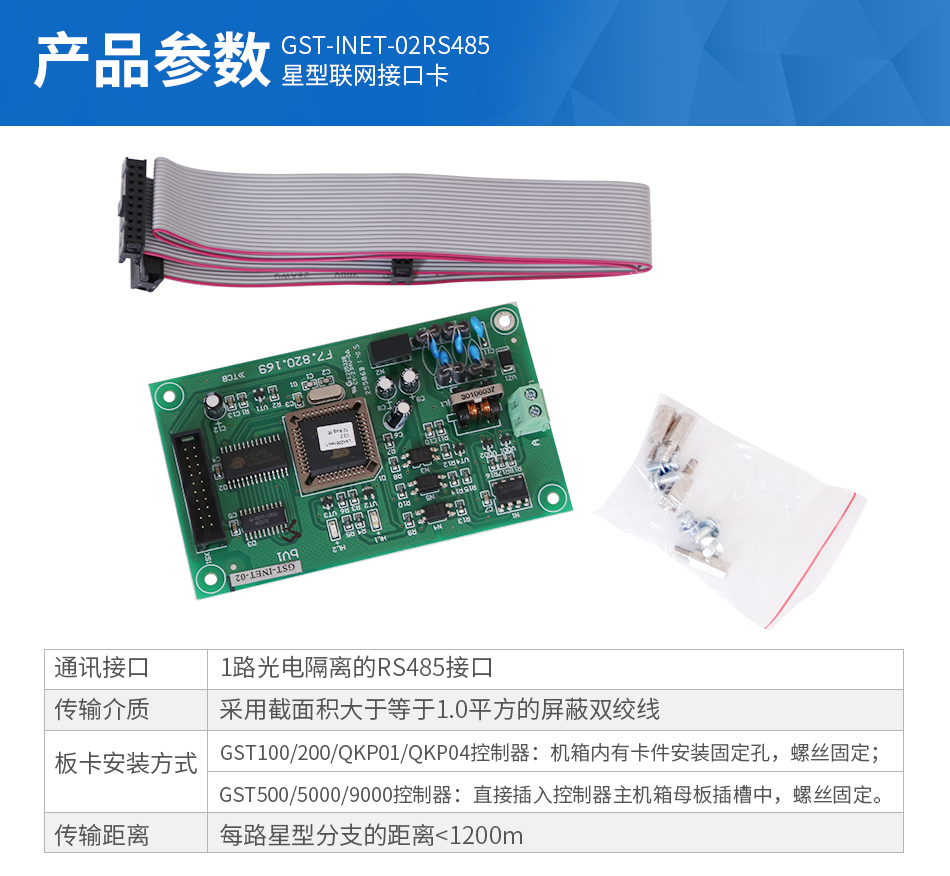

二、GST-INET-02RS485星型聯網接口卡主要技術指標

　　1、1路光電隔離的RS485接口；

　　2、傳輸介質：采用截面積大于等于1.0平方的屏蔽雙絞線

　　3、傳輸距離：每路星型分支的距離<1200m

　　4、板卡安裝方式：

　　GST100/200/QKP01/QKP04控制器：機箱內有卡件安裝固定孔，螺絲固定；

　　GST500/5000/9000控制器：直接插入控制器主機箱母板插槽中，螺絲固定。

三、GST-INET-02RS485星型聯網接口卡應用

　　該接口卡主要應用與控制器總線型聯網或星型聯網。當采用星型聯網時，通過RS485星型集中器485Hub*組建星型網路。
